Rabu, 03 Maret 2010

MESIN SKRAP

Mesin sekrap (shaping machine) disebut pula mesin ketam atau serut. Mesin inidigunakan untuk mengerjakan bidang-bidang yang rata, cembung, cekung,beralur, dan lain-lain pada posisi mendatar, tegak, ataupun miring. Mesin sekrapadalah suatu mesin perkakas dengan gerakan utama lurus bolak-balik secara vertikalmaupun horizontal.Prinsip pengerjaan pada mesin sekrap adalah benda yang disayat atau dipotongdalam keadaan diam (dijepit pada ragum) kemudian pahat bergerak lurus bolak-balikatau maju mundur melakukan penyayatan. Hasil gerakan maju mundur lenganmesin/pahat diperoleh dari motor yang dihubungkan dengan roda bertingkat melaluisabuk (belt). Dari roda bertingkat, putaran diteruskan ke roda gigi antara dan dihubungkanke roda gigi penggerak engkol yang besar. Roda gigi tersebut beralur dan dipasangengkol melalui tap. Jika roda gigi berputar maka tap engkol berputar eksentrikmenghasilkan gerakan maju mundur lengan. Kedudukan tap dapat digeser sehinggapanjang eksentrik berubah dan berarti pula panjang langkah berubah. Mekanisme inidapat dilihat pada Gambar 9.4.
A. Mesin Sekrap dan Jenis-jenisnya
1. Jenis-Jenis Mesin Sekrap
Mesin sekrap adalah mesin yang relatif sederhana. Biasanya digunakan dalam ruangalat atau untuk mengerjakan benda kerja yang jumlahnya satu atau dua buah untuk proto-type (benda contoh). Pahat yang digunakan sama dengan pahat bubut. Proses sekraptidak terlalu memerlukan perhatian/ konsentrasi bagi operatornya ketika melakukanpenyayatan. Mesin sekrap yang sering digunakan adalah mesin sekrap horizontal. Selainitu, ada mesin sekrap vertikal yang biasanya dinamakan mesin slotting/slotter. Prosessekrap ada dua macam yaitu proses sekrap (shaper) dan planner. Proses sekrap dilakukanuntuk benda kerja yang relatif kecil, sedang proses planner untuk benda kerja yang besar.a. Mesin sekrap datar atau horizontal (shaper)Mesin jenis ini umum dipakai untuk produksi dan pekerjaan serbaguna terdiri atasrangka dasar dan rangka yang mendukung lengan horizontal (lihat Gambar 9.1).Benda kerja didukung pada rel silang sehingga memungkinkan benda kerja untukdigerakkan ke arah menyilang atau vertikal dengan tangan atau penggerak daya.Pada mesin ini pahat melakukan gerakan bolak-balik, sedangkan benda kerjamelakukan gerakan ingsutan. Panjang langkah maksimum sampai 1.000 mm, cocokuntuk benda pendek dan tidak terlalu berat.
Gambar 9.1Mesin sekrap dataratau horizontal (shaper)
b. Mesin sekrap vertikal (slotter)Mesin sekrap jenis ini digunakan untuk pemotongan dalam, menyerut dan bersudutserta untuk pengerjaan permukaan-permukaan yang sukar dijangkau. Selain itu mesinini juga bisa digunakan untuk operasi yang memerlukan pemotongan vertikal
. Gerakan pahat dari mesin ini naik turun secara vertikal, sedangkanbenda kerja bisa bergeser ke arah memanjang dan melintang. Mesin jenis ini jugadilengkapi dengan meja putar, sehingga dengan mesin ini bisa dilakukan pengerjaanpembagian bidang yang sama besar.c. Mesin plannerDigunakan untuk mengerjakan benda kerja yang panjang dan besar (berat). Bendakerja dipasang pada eretan yang melakukan gerak bolak-balik, sedangkan pahatmembuat gerakan ingsutan dan gerak penyetelan. Lebar benda ditentukan olehjarak antartiang mesin. Panjang langkah mesin jenis ini ada yang mencapai 200sampai 1.000 mm.
2. Mekanisme Kerja Mesin Sekrap
Mekanisme yang mengendalikan mesin sekrap ada dua macam yaitu mekanik danhidrolik. Pada mekanisme mekanik digunakan crank mechanism (Gambar 9.4). Padamekanisme ini roda gigi utama (bull gear) digerakkan oleh sebuah pinion yang disambungpada poros motor listrik melalui gear box dengan empat, delapan, atau lebih variasikecepatan. RPM dari roda gigi utama tersebut menjadi langkah per menit (strokes perminute, SPM). Gambar skematik mekanisme dengan sistem hidrolik dapat dilihat padaGambar 9.4. Mesin dengan mekanisme sistem hidrolik kecepatan sayatnya dapat diukurtanpa bertingkat, tetap sama sepanjang langkahnya. Pada tiap saat dari langkah kerja,langkahnya dapat dibalikkan sehingga jika mesin macet lengannya dapat ditarik kembali.Kerugiannya yaitu penyetelen panjang langkah tidak teliti.
3. Nama Bagian-Bagian Mesin Sekrap
Badan mesinMerupakan keseluruhan mesin tempat mekanik penggerak dan tuas pengatur(Gambar 9.5).Meja mesinFungsinya merupakan tempat kedudukan benda kerja atau penjepit benda kerja. Mejamesin didukung dan digerakkan oleh eretan lintang dan eretan tegak. Eretan lintangdapat diatur otomatis (Gambar 9.5).LenganFungsinya untuk menggerakan pahat maju mundur. Lengan diikat dengan engkolmenggunakan pengikat lengan. Kedudukan lengan di atas badan dan dijepit pelindunglengan agar gerakannya lurus (Gambar 9.5).Eretan pahatFungsinya untuk mengatur ketebalan pemakanan pahat. Dengan memutar roda pemutarmaka pahat akan turun atau naik. Ketebalan pamakanan dapat dibaca pada dial. Eretanpahat terpasang di bagian ujung lengan dengan ditumpu oleh dua buah mur baut pengikat.Eretan dapat dimiringkan untuk penyekrapan bidang bersudut atau miring. Kemiringaneretan dapat dibaca pada pengukur sudut eretan (Gambar 9.5).Pengatur kecepatanFungsinya untuk mengatur atau memilih jumlah langkah lengan mesin per menit. Untukpemakanan tipis dapat dipercepat. Pengaturan harus pada saat mesin berhenti (Gambar 9.5).Tuas panjang langkahBerfungsi mengatur panjang pendeknya langkah pahat atau lengan sesuai panjang bendayang disekrap. Pengaturan dengan memutar tap
Tuas posisi pahatTuas ini terletak pada lengan mesin dan berfungsi untuk mengatur kedudukan pahatterhadap benda kerja. Pengaturan dapat dilakukan setelah mengendorkan pengikatlengan (Gambar 9.5).Tuas pengatur gerakan otomatis meja melintangUntuk menyekrap secara otomatis diperlukan pengaturan-pengaturan panjang engkolyang mengubah gerakan putar mesin pada roda gigi menjadi gerakan lurus meja. Dengandemikian meja melakukan gerak ingsutan (feeding).

Selasa, 02 Maret 2010

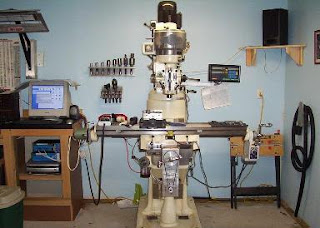

mesin frais






Mesin frais adalah mesin perkakas untuk mengerjakan permukaanbeda kerja menggunakan pisau frais sebagai pahatnya. Mesin fraismempunyai gerak utama berputar. Pisau frais yang digunakan padamesin frais mempunyai jenis yang bermacam-macam dan dipilih sesuaidengan pekerjaan yang diinginkan. Untuk menghindari cacat produksikarena keausan pisau frais, maka perlu dilakukan pengasahan denganmesin gerinda. Pemasangan pisau frais pada mesin pun harus tepatdan tidak diperkenankan adanya hentakan supaya umur pisau lebihlama dan benda kerja yang dihasilkan tidak cacat produksiJenis-jenis pisau frais
Pisau frais dibuat dalam bermacam-macam jenis dan ukuran. Secara
garis besar.
mesin frais
jenis mesin fris:
1. Fris tangan. Jenis ini paling sederhana dari mesin Fris, karena dapat dioperasikan dengan tangan. Digunakan untuk operasi Fris ringan dan sederhana2. Fris datar. Mesin ini mirip dengan mesin Fris tangan kecuali bahwa konstruksinya lebih kuat dan dilengkapi dengan mekanisme hantaran daya.3. Fris Universal. Merupakan mesin ruang perkakas yang dikonstruksikan untuk pekerjaan sangat teliti.Mesin ini mirip mesin fris datar.
Perlengkapan fris
* Arbor adalah tempat memasang/memegang pisau frais pada setiap mesin, sepanjang arbor dibuat alur pasak yang sama ukur annya dengan alur pasak yang terdapat pada ring penjepit pahat yang juga sesuai dengan alur pasak yang terdapat pada pahat frais, arbor juga dinamakan poros frais yaitu perlengkapan yang berguna sebagai tempat kedudukan pisau frais dan ditempat kan pada sumbu mesin, bentuk alat ini bulat panjang dan sepan jang badannya diberi alur spie (pasak), bagian ujungnya berben tuk tirus dan ujung lainnya berulir, poros ini dilengkapi dengan cincin (ring penekan) yang dinamakan collar.* cutter (pisau)Pisau ini mempunyai bermacam-macam bentuk disesuai kan dengan kebutuhan sehingga nama pahatpun disesuaikan dengan bentuk dan kegunaannya, misalnya pisau frais roda gigi yaknipisau khusus untuk memfrais alur-alur roda-roda gigi, pisau frais mantel di mana sisi-sisi pemotongnya hanya terdapat pada mantel (keliling)nya saja, pisau frais jari yakni pisau frais yang kecil dan ramping bertangkai kecil dipasang pada ujungnya pada mesin frais vertikal. Fisau frais kepala hampir serupa dengan pisau mantel yang sisi pemotongnya ditambah pada salah satu muka dan lubang arbornya di bagian yang bersisi pemotong dibuat bertingkat. Pisau frais sudut di mana sisi-sisi pemotongnya membentuk sudut yang lebih kecil dari 900 atau disebut juga pisau sudut. Pisau frais cekung dan cemb√ľng berbentuk cekung dan cembung, untuk membuat alur setengah bulat (menonjol dan berbentuk alur), pisau frais gergaji untuk membuat alur-alur pada benda kerja.


Prinsip kerja mesin fris
Milling (Fris) adalah proses menghilangkan/pengambilan fatal-fatal dari bahan atau benda kerja dengan pertolongan dari alat potong yang berputar dan mempunyai sisi potong, kecuali pahat potong yang bersisi tunggal yang juga digunakan.Mesin Milling adalah mesin perkakas untuk mengerjakan atau menyelesaikan suatu benda kerja dengan mempergunakan pisau Milling (cutter) sebagai pahat penyayat yang berputar pada sumbu mesin. Mesin Milling termasuk mesin perkakas yang mempunyai gerak utama yang berputar, Pisau Fris dipasang pada sumbu/arbormesin yang didukung dengan alat pendukung arbor, jika arbor mesin berputar melalui suatu putaran motor listrik maka pisau Fris akan ikut berputar, arbor mesin dapat ikut berputar kekanan dan kekiri sedangkan banyaknya putaran dapat diatur sesuai kebutuhan.Prinsip kerja dari mesin Fris yaitu pahat potong/pemotong Fris melakukan gerak rotasi dan benda kerja dihantarkan pada pemoton.

jenis-jenis pisau frais tersebut adalah:
1) Pisau Mantel
Pisau mantel digunakan untuk mengefrais permukaan datar,
alur lebar yang dangkal dan frais bertangga. Terdapat pisau mantel
bersisi potong lurus yang digunakan untuk pemakanan tipis dan
pisau mantel bersisi potong spiral yang digunakan untuk
pemakanan tebal dan pada benda kerja yang besar. Apabila bidang
permukaan yang akan difrais lebar, digabungkan pasangan pisau
mantel spiral yang mempunyai diameter sama dengan arah spiral
yang berlawanan.
Page 23
21
2) Pisau Sudut
Pisau sudut mempunyai mata potong yang paralel maupun
tegak lurus terhadap poros pemakanan. Pisau sudut tunggal
digunakan untuk mengefrais sudut pada sisi benda kerja,
mengefrais sambungan ekor burung, mengefrais serong sudut
benda kerja, mengefrais dan mengefrais alur sudut yang lurus
pada permukaan radial. Pisau sudut ganda digunakan untuk
mengefrais alur V dan mengefrais alur spiral.
3) Pisau Pembentuk
Pisau bentuk digunakan untuk membentuk profil secara teliti
dan hanya untuk tujuan khusus. Terdapat bermacam-macam jenis
pisau pembentuk yang disesuaikan dengan fungsinya. Pisau roda
gigi digunakan untuk membuat profil gigi dari roda gigi dengan
menggunakan sistem modul dan diametral pitch. Pisau roda cacing
digunakan untuk finishing roda gigi cacing. Pisau gigi rantai
digunakan untuk membuat roda-roda rantai. Ukuran pisau
tergantung pada jumlah gigi rantai yang akan dibuat. Pisau alur
digunakan untuk membuat pasak luar pada poros. Pisau lengkung
digunakan untuk membentuk bidang cembung. Pisau cekung
digunakan untuk membentuk alur cekung. Pisau pembulat sudut
digunakan untuk membentuk fillet pada sudut benda kerja. Pisau
Pembentuk Peluas digunakan untuk membuat alur peluas.
4) Pisau Sisi dan Muka
Pisau sisi dan muka mempunyai bentuk cakram dengan sisi
potong pada tiap sisinya. Pisau ini digunakan untuk mengefrais
bidang vertikal, mengefrais bertangga, mengefrais alur A,
mengefrais V-90. mengefrais pasang sejajar, mengefrais bidang
bawah dengan mesin vertikal.
Page 24
22
Gambar 5.
beberapa jenis pisau frais
5) Pisau Gergaji
Digunakan untuk memotong putar ,membuang kelebihan
logam sebelum proses frais membuat alur yang sempit dan
membuat alur sudut.
6) Pisau Alur
Digunakan untuk mengefrais alur, mengefrais alur pasak dan
mengefrais bidang rata sempit. Bentuknya menyerupai pisau sisi
dan muka hanya saja sisi potong hanya terdapat pada lingkarannya
saja.
Page 25
23
7) Pisau Muka
Digunakan untuk menghasilkan permukaan yang rata pada
mesin vertikal, meratakan tepi benda kerja pada mesin horisontal
dan mengefrais alur dangkal dan mengefrais bertangga.
8) Pisau Jari
Digunakan untuk mengefrais alur, mengefrais pasak,
mengefrais bidang rata pada permukaan miring atau lengkung,
mengefrais dudukan baut dan memperbaiki kesalahan letak lubang.
9) Pisau Alur T
Pisau alur T dibuat dengan tangkai lurus atau tirus. Sisi potong
terdapat pada tiap sisi. Alur T dikerjakan dengan terlebih dahulu
membuat alur dengan frais jari, lalu bagian bawah diperlebar
menggunakan pisau alur T.
10) Pisau Ekor burung
Pisau ini digunakan untuk mengefrais sisi ekor burung. Ujung
pemotong mempunyai pisau bersudut tunggal dengan diameter
yang lebih kecil
11) Pisau alur pasak benam
Pemotongan alur menurut lingkaran dari pisau. Digunakan
untuk membuat alur pasak cekung yang sama dengan ukuran
pasak. Pemilihan diameter, lebar dan dalam dapat diperoleh pada
diagram pisau.
Mengasah Pisau Frais
Selama proses mengefrais berjalan, mata potong dari pisau frais
akan semakin aus. Mata potong yang tumpul mengakibatkan ketidak
akuratan benda kerja dan permukaan yang dihasilkan tidak bersih.
Sehingga pisau frais perlu diasah pada pengasah pisau frais.
Page 26
24
Gambar 6. Penggerindaan pisau frais a) Batu gerinda cup wheel b)
Tooth stay
Selama proses penggerindaan, pisau ditekan pada tooth stay
dengan menggunakan satu tangan. Tangan yang satunya
menggerakkan meja dan cutter menuju batu gerinda cup wheel.
Sehingga akhirnya semua gigi terasah secara bergantian.
Memasang Pisau Frais
Pisau frais harus dapat berputar tanpa adanya hentakan, sehingga
mata potongnya tidak cepat mengalami aus. Selain itu pisau potong
yang tidak berputar dengan benar akan mengakibatkan perbedaan
kedalaman pemakanan.
Gambar 7.
Pemasangan pisau frais

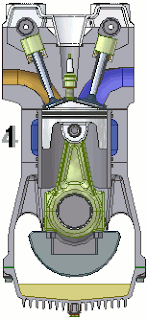

MESIN 4 TAK



Mesin empat tak adalah mesin pembakaran dalam yang dalam satu siklus pembakaran terjadi empat langkah piston. Sekarang ini, mesin pembakaran dalam pada mobil, sepeda motor, truk, pesawat terbang, kapal, alat berat dan sebagainya, umumnya menggunakan siklus empat langkah. Empat langkah tersebut meliputi, langkah hisap (pemasukan), kompresi, tenaga dan langkah buang yang secara keseluruhan memerlukan dua putaran poros engkol (crankshaft) per satu siklus pada mesin bensin atau mesin diesel.


[sunting] Sejarah
Mesin empat tak, pertama kali dipatenkan oleh Eugenio Barsanti dan Felice Matteucci pada tahun 1854, diikuti dengan prototip pertama pada tahun 1860. Mesin tersebut juga dikonsepkan oleh teknisi Perancis, Alphonse Beau de Rochas pada tahun 1862. Namun teknisi Jerman, Nicolaus Otto yang pertama mengembangkan penggunaan mesin empat tak, oleh sebab itu prinsip emapt langkah pada mesin dikenal dengan siklus Otto dan mesin empat tak dengan busi disebut juga dengan mesin Otto. Siklus Otto terdiri dari kompresi menghasilkan panas, penambahan panas pada volume tetap, ekspansi volume akibat panas dan pembuangan panas pada volume tetap.
[sunting] Prinsip kerja
Untuk memahami prinsip kerja, perlu dimengerti istilah baku yang berlaku dalam teknik otomotif :
TMA (titik mati atas) atau TDC (top dead centre), posisi piston berada pada titik paling atas dalam silinder mesin atau piston berada pada titik paling jauh dari poros engkol (crankshaft).
TMB (titik mati bawah) atau BDC (bottom dead centre), posisi piston berada pada titik paling bawah dalam silinder mesin atau piston berada pada titik paling dekat dengan poros engkol (crankshaft).
[sunting] Langkah kesatu
Piston bergerak dari TMA ke TMB, posisi katup masuk terbuka dan katup keluar tertutup, mengakibatkan udara (mesin diesel) atau gas (sebagian besar mesin bensin) terhisap masuk ke dalam ruang bakar. Proses udara atau gas sebelum masuk ke ruang bakar, dapat dilihat pada sistem pemasukan.
[sunting] Langkah kedua
Piston bergerak dari TMB ke TMA, posisi katup masuk dan keluar tertutup, mengakibatkan udara atau gas dalam ruang bakar terkompresi. Beberapa saat sebelum piston sampai pada posisi TMA, waktu penyalaan (timing ignition) terjadi, pada mesin bensin berupa nyala busi sedangkan pada mesin diesel berupa semprotan (suntikan) bahan bakar.
[sunting] Langkah ketiga
Gas yang terbakar dalam ruang bakar akan meningkatkan tekanan dalam ruang bakar, mengakibatkan piston terdorong dari TMA ke TMB. Langkah ini adalah proses langkah yang menghasilkan tenaga.
[sunting] Langkah keempat
Piston bergerak dari TMB ke TMA, posisi katup masuk tertutup dan katup keluar terbuka, mengakibatkan gas hasil pembakaran terdorong keluar menuju saluran pembuangan. Proses selanjutnya di saluran pembuangan dapat dilihat pada sistem pembuangan.
[sunting] Desain
[sunting] Rasio kompresi
Rasio kompresi adalah perbandingan antara volume langkah piston dibandingkan dengan volume ruang bakar saat piston pada posisi TMA.
[sunting] SOHC vs DOHC
Single over head camshaft, mesin dengan noken as tunggal di atas silinder. Double over head camshaft, mesin dengan noken as ganda di atas silinder.
[sunting] Long vs Short stroke
Mesin disebut berkarakter long stroke apabila langkah piston lebih panjang dari diameter piston. Mesin disebut berkarakter short stroke apabila langkah piston lebih pendek dari diameter piston.

mesin 2 tak




Mesin dua tak adalah mesin pembakaran dalam yang dalam satu siklus pembakaran terjadi dua langkah piston, berbeda dengan putaran empat-tak yang mempunyai empat langkah piston dalam satu siklus pembakaran, meskipun keempat proses (intake, kompresi, tenaga, pembuangan) juga terjadi.
Mesin dua tak juga telah digunakan dalam mesin diesel, terutama rancangan piston berlawanan, kendaraan kecepatan rendah seperti mesin kapal besar, dan mesin V8 untuk truk dan kendaraan berat lainnya.

[sunting] Prinsip kerja
Untuk memahami prinsip kerja, perlu dimengerti istilah baku yang berlaku dalam teknik otomotif :
TMA (titik mati atas) atau TDC (top dead centre), posisi piston berada pada titik paling atas dalam silinder mesin atau piston berada pada titik paling jauh dari poros engkol (crankshaft).
TMB (titik mati bawah) atau BDC (bottom dead centre), posisi piston berada pada titik paling bawah dalam silinder mesin atau piston berada pada titik paling dekat dengan poros engkol (crankshaft).
Ruang bilas yaitu ruangan dibawah piston dimana terdapat poros engkol (crankshaft), sering disebut dengan bak engkol (crankcase) berfungsi gas hasil campuran udara, bahan bakar dan pelumas bisa tercampur lebih merata.
Pembilasan (scavenging) yaitu proses pengeluaran gas hasil pembakaran dan proses pemasukan gas untuk pembakaran dalam ruang bakar.
[sunting] Langkah kesatu
Piston bergerak dari TMA ke TMB.
Pada saat piston bergerak dari TMA ke TMB, maka akan menekan ruang bilas yang berada di bawah piston. Semakin jauh piston meninggalkan TMA menuju TMB, tekanan di ruang bilas semakin meningkat.
Pada titik tertentu, piston (ring piston) akan melewati lubang pembuangan gas dan lubang pemasukan gas. Posisi masing-masing lubang tergantung dari desain perancang. Umumnya ring piston akan melewati lubang pembuangan terlebih dahulu.
Pada saat ring piston melewati lubang pembuangan, gas di dalam ruang bakar keluar melalui lubang pembuangan.
Pada saat ring piston melewati lubang pemasukan, gas yang tertekan dalam ruang bilas akan terpompa masuk dalam ruang bakar sekaligus mendorong gas yang ada dalam ruang bakar keluar melalui lubang pembuangan.
Piston terus menekan ruang bilas sampai titik TMB, sekaligus memompa gas dalam ruang bilas masuk ke dalam ruang bakar.
[sunting] Langkah kedua
Piston bergerak dari TMB ke TMA.
Pada saat piston bergerak TMB ke TMA, maka akan menghisap gas hasil percampuran udara, bahan bakar dan pelumas masuk ke dalam ruang bilas. Percampuran ini dilakukan oleh karburator atau sistem injeksi. (Lihat pula:Sistem bahan bakar)
Saat melewati lubang pemasukan dan lubang pembuangan, piston akan mengkompresi gas yang terjebak dalam ruang bakar.
Piston akan terus mengkompresi gas dalam ruang bakar sampai TMA.
Beberapa saat sebelum piston sampai di TMA, busi menyala untuk membakar gas dalam ruang bakar. Waktu nyala busi sebelum piston sampai TMA dengan tujuan agar puncak tekanan dalam ruang bakar akibat pembakaran terjadi saat piston mulai bergerak dari TMA ke TMB karena proses pembakaran sendiri memerlukan waktu dari mulai nyala busi sampai gas terbakar dengan sempurna.
[sunting] Perbedaan desain dengan mesin empat tak
Pada mesin dua tak, dalam satu kali putaran poros engkol (crankshaft) terjadi satu kali proses pembakaran sedangkan pada mesin empat tak, sekali proses pembakaran terjadi dalam dua kali putaran poros engkol.
Pada mesin empat tak, memerlukan mekanisme katup (valve mechanism) dalam bekerja dengan fungsi membuka dan menutup lubang pemasukan dan lubang pembuangan, sedangkan pada mesin dua tak, piston dan ring piston berfungsi untuk menbuka dan menutup lubang pemasukan dan lubang pembuangan. Pada awalnya mesin dua tak tidak dilengkapi dengan katup, dalam perkembangannya katup satu arah (one way valve) dipasang antara ruang bilas dengan karburator dengan tujuan :
Agar gas yang sudah masuk dalam ruang bilas tidak kembali ke karburator.
Menjaga tekanan dalam ruang bilas saat piston mengkompresi ruang bilas.
Lubang pemasukan dan lubang pembuangan pada mesin dua tak terdapat pada dinding silinder, sedangkan pada mesin empat tak terdapat pada kepala silinder (cylinder head). Ini adalah alasan paling utama mesin dua tak menggunakan oli samping.
Lihat pula: Sistem pelumasan
[sunting] Kelebihan dan kekurangan
[sunting] Kelebihan mesin dua tak
Dibandingkan mesin empat tak, kelebihan mesin dua tak adalah :
Mesin dua tak lebih bertenaga dibandingkan mesin empat tak.
Mesin dua tak lebih kecil dan ringan dibandingkan mesin empat tak.
Kombinasi kedua kelebihan di atas menjadikan rasio berat terhadap tenaga (power to weight ratio) mesin dua lebih baik dibandingkan mesin empat tak.
Mesin dua tak lebih murah biaya produksinya karena konstruksinya yang sederhana.
Meskipun memiliki kelebihan tersebut di atas, jarang digunakan dalam aplikasi kendaraan terutama mobil karena memiliki kekurangan.
[sunting] Kekurangan mesin dua tak
Kekurangan mesin dua tak dibandingkan mesin empat tak
Efisiensi mesin dua tak lebih rendah dibandingkan mesin empat tak.
Mesin dua tak memerlukan oli yang dicampur dengan bahan bakar (oli samping/two stroke oil) untuk pelumasan silinder mesin.
Kedua hal di atas mengakibatkan biaya operasional mesin dua tak lebih tinggi dibandingkan mesin empat tak.
Mesin dua tak menghasilkan polusi udara lebih banyak, polusi terjadi dari pembakaran oli samping dan gas dari ruang bilas yang terlolos masuk langsung ke lubang pembuangan.
Pelumasan mesin dua tak tidak sebaik mesin empat tak, mengakibatkan usia suku cadang dalam komponen ruang bakar relatif lebih rendah.
[sunting] Aplikasi
Mesin dua tak diaplikasikan untuk mesin bensin maupun mesin diesel. Mesin bensin dua tak digunakan paling banyak di mesin kecil, seperti :
Mesin sepeda motor.
Mesin pada gergaji (chainsaw).
Mesin potong rumput.
Mobil salju.
Mesin untuk pesawat model, dan sebagainya.
Mesin dua tak yang besar biasanya bertipe mesin diesel, sedangkan mesin dua tak ukuran sedang sangat jarang digunakan.
Karena emisi gas buang sulit untuk memenuhi standar UNECE Euro II, penggunaan mesin dua-tak untuk sepeda motor sudah semakin jarang.
[sunting] Pengembangan
Penggunaan teknologi injeksi langsung dengan tujuan menurunkan emisi gas buang. (Lihat

MESIN DIESEL



Mesin diesel
Dari Wikipedia bahasa Indonesia, ensiklopedia bebas
Langsung ke: navigasi, cari
Untuk kegunaan lain dari Diesel, lihat Diesel (disambiguasi).
Mesin diesel adalah sejenis mesin pembakaran dalam; lebih spesifik lagi, sebuah mesin pemicu kompresi, dimana bahan bakar dinyalakan oleh suhu tinggi gas yang dikompresi, dan bukan oleh alat berenergi lain (seperti busi).
Mesin ini ditemukan pada tahun 1892 oleh Rudolf Diesel, yang menerima paten pada 23 Februari 1893. Diesel menginginkan sebuah mesin untuk dapat digunakan dengan berbagai macam bahan bakar termasuk debu batu bara. Dia mempertunjukkannya pada Exposition Universelle (Pameran Dunia) tahun 1900 dengan menggunakan minyak kacang (lihat biodiesel). Kemudian diperbaiki dan disempurnakan oleh Charles F. Kettering.
Daftar isi[sembunyikan]
1 Bagaimana mesin diesel bekerja
2 Tipe mesin diesel
3 Keunggulan dan kelemahan dibanding dengan mesin busi-nyala
4 Pranala luar
//
[sunting] Bagaimana mesin diesel bekerja

Mesin diesel yang berada di museum
Ketika udara dikompresi suhunya akan meningkat (seperti dinyatakan oleh Hukum Charles), mesin diesel menggunakan sifat ini untuk proses pembakaran. Udara disedot ke dalam ruang bakar mesin diesel dan dikompresi oleh piston yang merapat, jauh lebih tinggi dari rasio kompresi dari mesin bensin. Beberapa saat sebelum piston pada posisi Titik Mati Atas (TMA) atau BTDC (Before Top Dead Center), bahan bakar diesel disuntikkan ke ruang bakar dalam tekanan tinggi melalui nozzle supaya bercampur dengan udara panas yang bertekanan tinggi. Hasil pencampuran ini menyala dan membakar dengan cepat. Penyemprotan bahan bakar ke ruang bakar mulai dilakukan saat piston mendekati (sangat dekat) TMA untuk menghindari detonasi. Penyemprotan bahan bakar yang langsung ke ruang bakar di atas piston dinamakan injeksi langsung (direct injection) sedangkan penyemprotan bahan bakar kedalam ruang khusus yang berhubungan langsung dengan ruang bakar utama dimana piston berada dinamakan injeksi tidak langsung (indirect injection).
Ledakan tertutup ini menyebabkan gas dalam ruang pembakaran mengembang dengan cepat, mendorong piston ke bawah dan menghasilkan tenaga linear. Batang penghubung (connecting rod) menyalurkan gerakan ini ke crankshaft dan oleh crankshaft tenaga linear tadi diubah menjadi tenaga putar. Tenaga putar pada ujung poros crankshaft dimanfaatkan untuk berbagai keperluan.
Untuk meningkatkan kemampuan mesin diesel, umumnya ditambahkan komponen :
Turbocharger atau supercharger untuk memperbanyak volume udara yang masuk ruang bakar karena udara yang masuk ruang bakar didorong oleh turbin pada turbo/supercharger.
Intercooler untuk mendinginkan udara yang akan masuk ruang bakar. Udara yang panas volumenya akan mengembang begitu juga sebaliknya, maka dengan didinginkan bertujuan supaya udara yang menempati ruang bakar bisa lebih banyak.
Mesin diesel sulit untuk hidup pada saat mesin dalam kondisi dingin. Beberapa mesin menggunakan pemanas elektronik kecil yang disebut busi menyala (spark/glow plug) di dalam silinder untuk memanaskan ruang bakar sebelum penyalaan mesin. Lainnya menggunakan pemanas "resistive grid" dalam "intake manifold" untuk menghangatkan udara masuk sampai mesin mencapai suhu operasi. Setelah mesin beroperasi pembakaran bahan bakar dalam silinder dengan efektif memanaskan mesin.
Dalam cuaca yang sangat dingin, bahan bakar diesel mengental dan meningkatkan viscositas dan membentuk kristal lilin atau gel. Ini dapat mempengaruhi sistem bahan bakar dari tanki sampai nozzle, membuat penyalaan mesin dalam cuaca dingin menjadi sulit. Cara umum yang dipakai adalah untuk memanaskan penyaring bahan bakar dan jalur bahan bakar secara elektronik.
Untuk aplikasi generator listrik, komponen penting dari mesin diesel adalah governor, yang mengontrol suplai bahan bakar agar putaran mesin selalu para putaran yang diinginkan. Apabila putaran mesin turun terlalu banyak kualitas listrik yang dikeluarkan akan menurun sehingga peralatan listrik tidak dapat berkerja sebagaimana mestinya, sedangkan apabila putaran mesin terlalu tinggi maka bisa mengakibatkan over voltage yang bisa merusak peralatan listrik. Mesin diesel modern menggunakan pengontrolan elektronik canggih mencapai tujuan ini melalui elektronik kontrol modul (ECM) atau elektronik kontrol unit (ECU) - yang merupakan "komputer" dalam mesin. ECM/ECU menerima sinyal kecepatan mesin melalui sensor dan menggunakan algoritma dan mencari tabel kalibrasi yang disimpan dalam ECM/ECU, dia mengontrol jumlah bahan bakar dan waktu melalui aktuator elektronik atau hidrolik untuk mengatur kecepatan mesin.
[sunting] Tipe mesin diesel
Ada dua kelas mesin diesel: dua-stroke dan empat-stroke. banyak mesin diesel besar bertipe mesin dua tak. Mesin yang lebih kecil biasanya menggunakan tipe mesin empat tak.
Biasanya jumlah silinder dalam kelipatan dua, meskipun berapapun jumlah silinder dapat digunakan selama poros engkol dapat diseimbangkan untuk mencegah getaran yang berlebihan. Inline-6 paling banyak diproduksi dalam mesin tugas-medium ke tugas-berat, meskipun V8 dan straight-4 juga banyak diproduksi.
[sunting] Keunggulan dan kelemahan dibanding dengan mesin busi-nyala
Untuk keluaran tenaga yang sama, ukuran mesin diesel lebih besar daripada mesin bensin karena konstruksi besar diperlukan supaya dapat bertahan dalam tekanan tinggi untuk pembakaran atau penyalaan. Dengan konstruksi yang besar tersebut penggemar modifikasi relatif mudah dan murah untuk meningkatkan tenaga dengan penambahan turbocharger tanpa terlalu memikirkan ketahanan komponen terhadap takanan yang tinggi. Mesin bensin perlu perhitungan yang lebih cermat untuk modifikasi peningkatan tenaga karena pada umumnya komponen di dalamnya tidak mampu menahan tekanan tinggi, dan menjadikan mesin diesel kandidat untuk modifikasi mesin dengan biaya murah.
Penambahan turbocharger atau supercharger ke mesin bertujuan meningkatkan jumlah udara yang masuk dalam ruang bakar dengan demikian pada saat kompresi akan menghasilkan tekanan yang tinggi dan pada saat penyalaan atau pembakaran akan menghasilkan tenaga yang besar. Penambahan turbocharger atau supercharger pada mesin diesel tidak berpengaruh besar terhadap pemakaian bahan bakar karena bahan bakar disuntikan secara langsung ke ruang bakar pada saat ruang bakar dalam keadaan kompresi tertinggi untuk memicu penyalaan agar terjadi proses pembakaran. Sedangkan penambahan turbocharger atau supercharger pada mesin bensin sangat mempengaruhi pemakaian bahan bakar karena udara dan bahan bakar dicampur dengan komposisi yang tepat sebelum masuk ruang bakar, baik untuk mesin bensin dengan sistem karburator maupun sistem injeksi.

MESIN CNC




Numerical Control / NC (berarti "kontrol numerik") merupakan sistem otomatisasi Mesin perkakas yang dioperasikan oleh perintah yang diprogram secara abstark dan disimpan dimedia penyimpanan, hal ini berlawanan dengan kebiasaan sebelumnya dimana mesin perkakas biasanya dikontrol dengan putaran tangan atau otomatisasi sederhana menggunakan cam. Kata NC sendiri adalah singkatan dalam Bahasa inggris dari kata Numerical Control yang artinya Kontrol Numerik. Mesin NC pertama diciptakan pertama kali pada tahun 40-an dan 50-an, dengan memodifikasi Mesin perkakas biasa. Dalam hal ini Mesin perkakas biasa ditambahkan dengan motor yang akan menggerakan pengontrol mengikuti titik-titik yang dimasukan kedalam sistem oleh perekam kertas. Mesin perpaduan antara servo motor dan mekanis ini segera digantikan dengan sistem analog dan kemudian komputer digital, menciptakan Mesin perkakas modern yang disebut Mesin CNC (computer numerical control) yang dikemudian hari telah merevolusi proses desain. Saat ini mesin CNC mempunyai hubungan yang sangat erat dengan program CAD. Mesin-mesin CNC dibangun untuk menjawab tantangan di dunia manufaktur modern. Dengan mesin CNC, ketelitian suatu produk dapat dijamin hingga 1/100 mm lebih, pengerjaan produk masal dengan hasil yang sama persis dan waktu permesinan yang cepat.
NC/CNC terdiri dari tiga bagian utama :
Progam
Control Unit/Processor
Motor listrik servo untuk menggerakan kontrol pahat
Motor listrik untuk menggerakan/memutar pahat
Pahat
Dudukan dan pemegang
[sunting] prinsip kerja
Prinsip kerja NC/CNC secara sederhana dapat diuraikan sebagai berikut :
Programer membuat program CNC sesuai produk yang akan dibuat dengan cara pengetikan langsung pada mesin CNC maupun dibuat pada komputer dengan software pemrogaman CNC.
Program CNC tersebut, lebih dikenal sebagai G-Code, seterusnya dikirim dan dieksekusi oleh prosesor pada mesin CNC menghasilkan pengaturan motor servo pada mesin untuk menggerakan perkakas yang bergerak melakukan proses permesinan hingga menghasilkan produk sesuai program.
[sunting] Perkakas dengan varian CNC
Mesin Bor
EDM
Mesin Bubut
Mesin Miling
CNC pengukir kayu
Turret Punch
Mesin pembengkok kawat
Pemotong foam kawat panas
Pemotong Plasma
Pemotong Jet Air
Pemotong Laser
Oxy-fuel
Penghalus permukaan
Grinder Silindris
Diperoleh dari "http://id.wikipedia.org/wiki/CNC"
